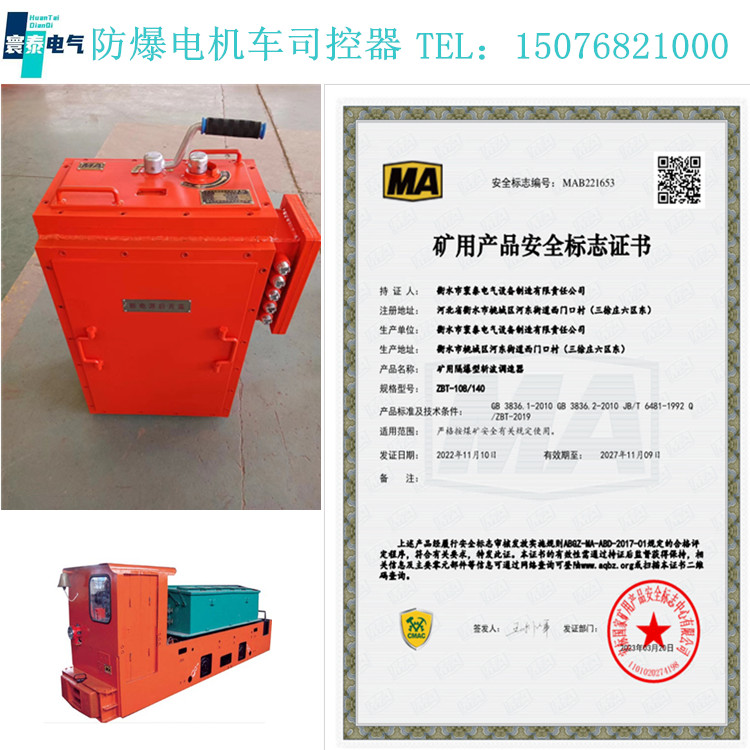

ZBT-108/140礦用電機車司控器

一、產品簡介

（1）ZBT系列蓄電池電機車用隔爆型斬波器，是為礦用蓄電池機車設計的調速控制部件，代替電阻調速的控制器。本裝置采用模塊化設計，結構簡單，維修方便。本裝置由模塊斬波器、控制器和隔爆箱組成，斬波器的主回路關斷能力強，觸發電路選用集成穩壓、集成定時器組合元件等，使整個電路元件少，安裝方便，調試容易，工作可靠。經工業試驗證明：該裝置電路簡單，無失控現象很少更換觸頭，大大減少了維修工作量。使用該裝置，機車起動平穩，調速均勻，操作靈活，過載能力強，節約電能20%左右，延長了蓄電池的使用壽命，深受司機、維修人員和基層管理人員的歡迎。

本斬波器安裝使用非常方便，只要把原機車電阻調速裝置全部拆除，把引線接入本裝置相應的接線端子，即可實現起動、調速、停車、換向等功能。

本斬波器分為：ZBT-42/48型、ZBT-90/96型、ZBT-108/140型、ZBT-110/192型四種規格。外形設計除保證隔爆和散熱性能外，還考慮了機車駕駛室空間，能與各種型號的礦用增安型和隔爆特殊型蓄電池機車均可配套使用。

我廠新開發的雙控斬波器。解決了單控斬波器機車掉頭視線不好的弊端。

（2）型號含義

二、引用標準 ：Q/TCDJ01-2008、GB3836.2-2000、JB4398-1998

三、基本參數：

1、技術參數

2、外形尺寸：825×598×349

３、工作方式：短時（小時制）

4、使用條件

4.1海拔高度不超過1200m

4.2環境氣壓80Kpa-110Kpa

4.3、環境溫度為-25℃～＋40 ℃且年平均溫度不超過25℃

4.4、最濕月的月平均最大相對濕度為90%，同時該月月平均最低溫度不大于25℃，短時最大相對濕度允許達95%。

4.5、有甲烷爆炸的煤礦井下、無足以腐蝕金屬或破壞絕緣的氣體環境中

4.6、在沒水和其他液體浸泡的場合

我們是生產廠家，有問題歡迎您的咨詢，我們將真誠的為您服務。
