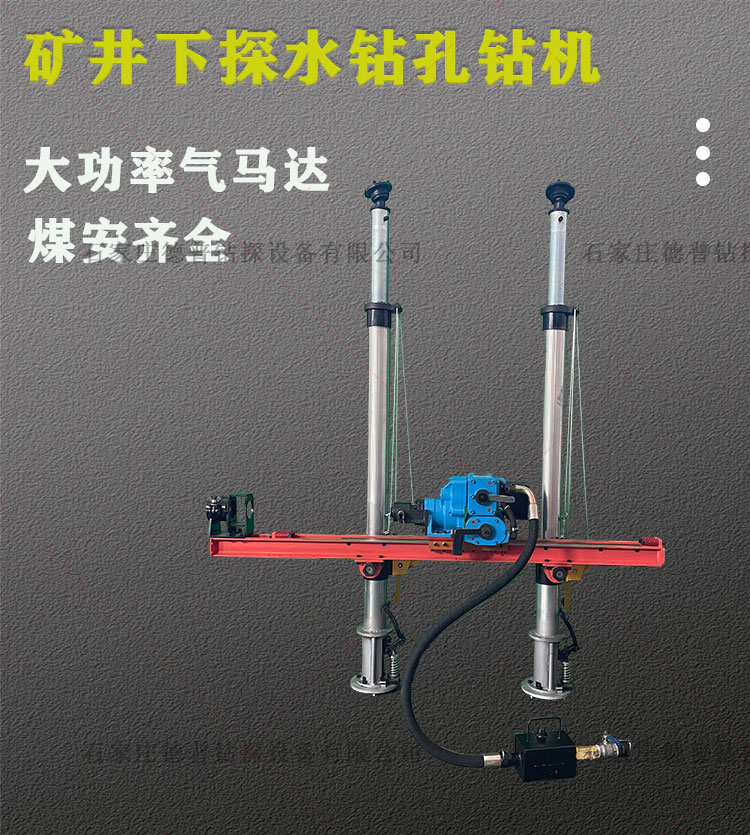

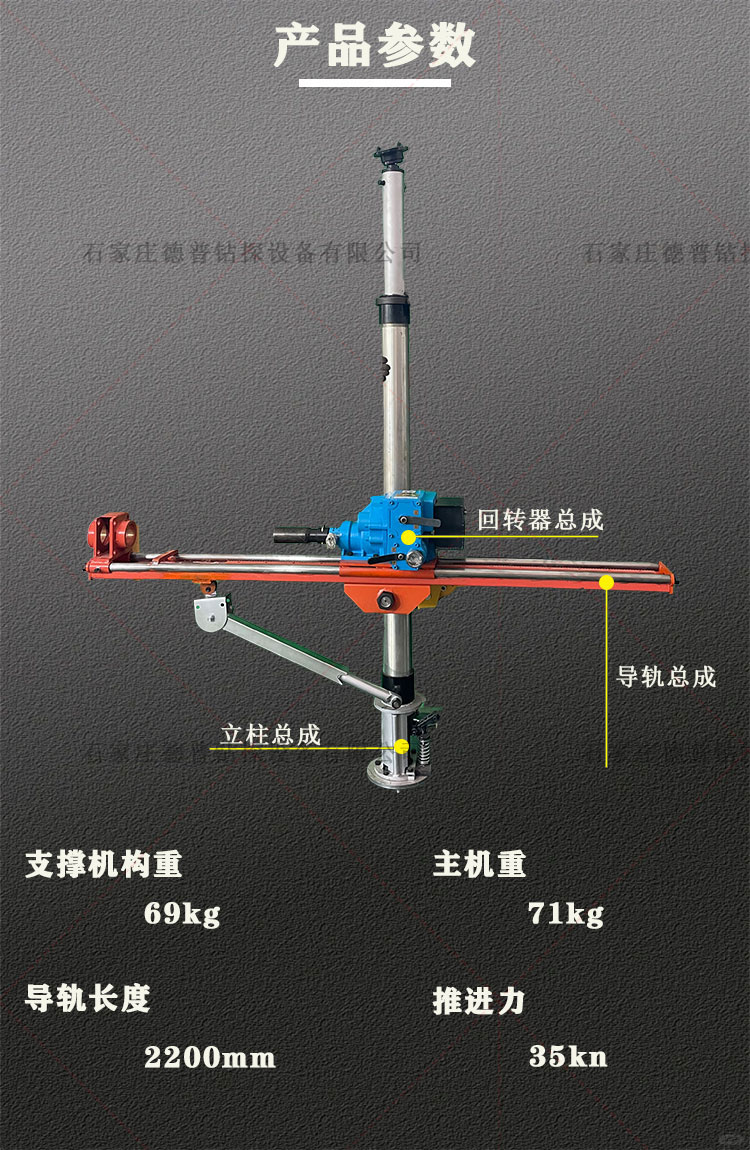

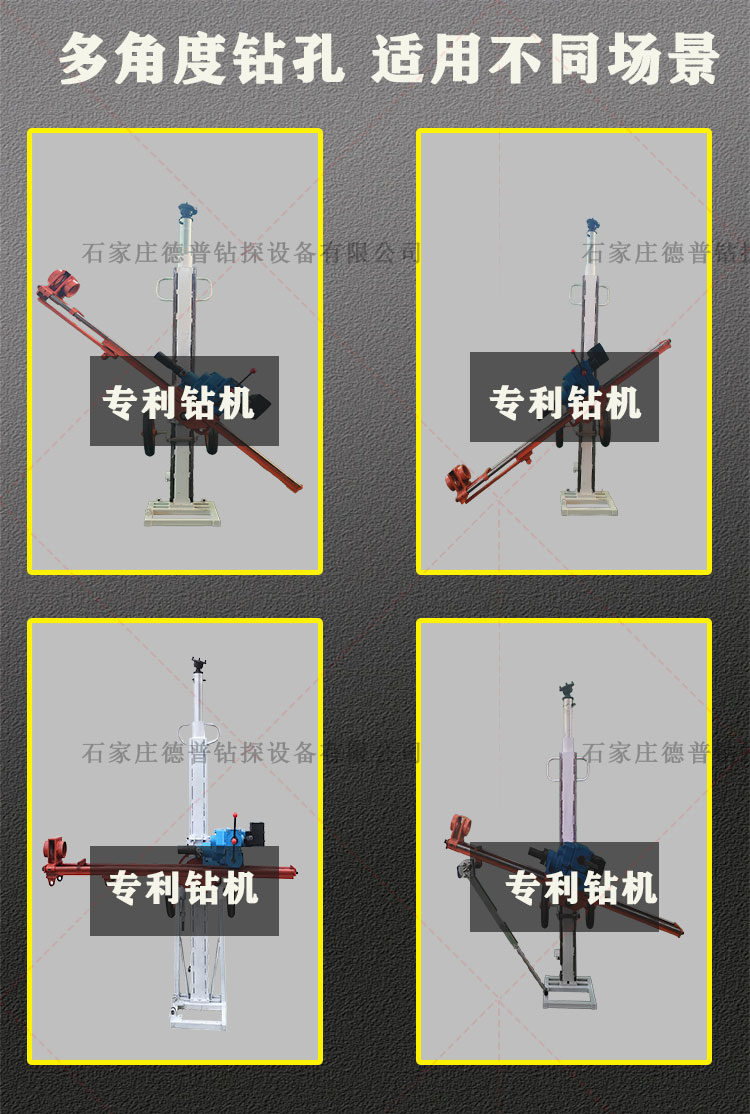

本機由主機和支撐機構兩部分組成。主機由回轉馬達、進給機構和導軌組成

1.(1)回轉馬達由馬達、齒輪箱、換向閥等部件組成。換向閥控制馬達的開啟及換向，壓縮空氣通過換向閥帶動馬達齒輪及主軸轉動，從而帶動鉆具轉動。

(2)進給機構由進給馬達、換向閥、齒條和導軌等部件組成，通過換向閥控制進給馬達帶動主動齒輪在齒條上傳動，從而帶動回轉馬達前進及后退，達到鉆進的目的。

2.支撐機構由頂緊油缸、中間管、加長段滑輪機構、抱卡組成。通過搖把控制頂緊油缸的升降，達到頂緊頂板穩定鉆機的目的，加長段通過銷軸調節整個立柱部分的初步高度為頂緊油缸留出頂緊力需要的行程。
