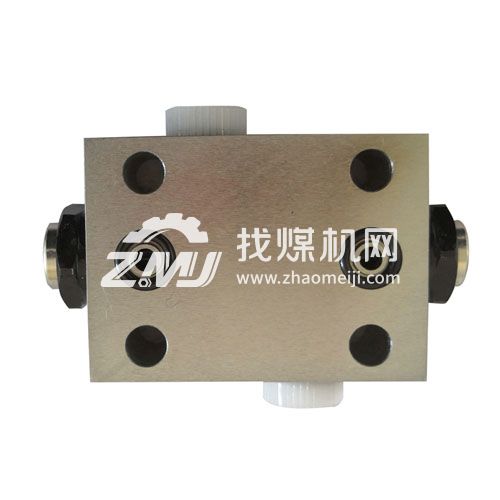

SM60PJ1-040302A
采煤機液壓鎖是采煤機液壓系統的重要工作機構之一。采煤機液壓鎖用螺釘聯接在調高液壓缸上,布置在調高液壓缸與換向閥之間。是一個集成多功能閥,既具有單向閥的功能,又有安全閥的作用。它的結構是否合理,性能是否穩定、可靠,直接關系到采煤機搖臂能否正常調高和定位割煤。
液壓鎖的結構
采煤機液壓鎖的結構如附圖所示。液壓鎖主要由閥心和閥體組成。
液壓鎖的原理
采煤機液壓鎖主要用于采煤機。調高液壓缸需要長時間地保持在一個固定長度,使采煤機搖臂長時間處于一個固定位置,以便采煤機滾筒長時間處于一個固定高度進行割煤和裝煤。因此,需要采煤機液壓鎖鎖住調高液壓缸進、出油口,可靠密封,采煤機調高液壓缸不發生緩慢伸縮。液壓系統壓力油經管路液壓元件至液壓鎖P口和O口,P口高壓油一面推動左側閥心的單向閥(球閥)開啟,同時推動右側閥心的內閥套開啟,推動調高液壓缸伸長,實現搖臂調高。同樣,搖臂下降過程與搖臂調高過程原理相同。當P口和O口都不進油時,則左側和右側閥心的單向閥(球閥)閉鎖,可靠密封,鎖住調高液壓缸進、出油口,實現調高液壓缸長時間的保持在一個固定長度的作用。
液壓鎖的參數
液壓鎖單向閥的調定壓力為0.8MPa,液壓鎖的開啟壓力為1.5MPa,液壓鎖的正常工作壓力為7~18MPa,液壓鎖的安全閥調定壓力為23MPa采煤機液壓鎖的高壓保護作用是通過閥心的調壓螺母對大彈簧初始長度的調定來控制的。閥心內閥套與外閥套之間形成一個環形帶,環形帶面積是一個16.5mm2的圓面積和一個16mm2圓面積的面積差,該腔與A腔(或B腔)相通,當A腔壓力超過23MPa時,A腔高壓油通過該環形帶面積對閥心內閥套形成一個推力F。
該推力F的大小為:
F=0.25×3.1416×(16.52-162)×23=293.5N
該推力F克服大彈簧的彈簧力推動閥心的內閥套開啟,使P口與A口相通;同時,O口壓力油通過O口與B口的壓力差打開另側向閥,使B口與O口相通;這樣,A腔高壓油泄壓回到P口,O口壓力油補進B腔,液壓缸縮短,采煤機截割阻力下降;當A腔壓力小于23Ma時,液壓鎖重新鎖住調高液壓缸,采煤機正常工作。反之,當B腔壓力超過23MPa時,B腔高壓油通過該環形帶面積對閥心內閥套形成一個推力F
該推力F克服大彈簧的彈簧力推動閥心的內閥套開啟,使O口與B口相通;同時,P口壓力油通過P口與A口的壓力差打開另側單向閥,使A口與P口相通這樣,B腔高壓油泄壓回到O口P口壓力油補進A腔,液壓缸伸長,采煤機截割阻力下降;當B腔壓力小于23MPa時,液壓鎖重新鎖住調高液壓缸,采煤機正常工作。通過以上過程,實現了采煤機液壓鎖的高壓保護作用。
液壓鎖的性能
為了使調高液壓缸的伸、縮過程平穩、可靠,減少沖擊,對采煤機液壓鎖設置了阻尼。采煤機液壓鎖通過閥心固定套對閥心內閥套的限制使閥心內閥套的最大行程為2.6mm。這樣,閥心內閥套與閥心外閥套的最大開口最受到限制,過流斷面同樣受到限制,使調高液壓缸的進、出油口油量穩定,沒有沖擊、脈動,對調高液壓缸等液壓元件起到了保護作用。
液壓鎖用于工程機械、起重機械的支腿回路和壓力機自鎖及礦山井下支架護壁千斤頂鎖緊等液壓系統中,為使工作機構在任意位置上停止后,不受外界負荷影響而竄動,所以采用液壓鎖組成鎖緊系統。
